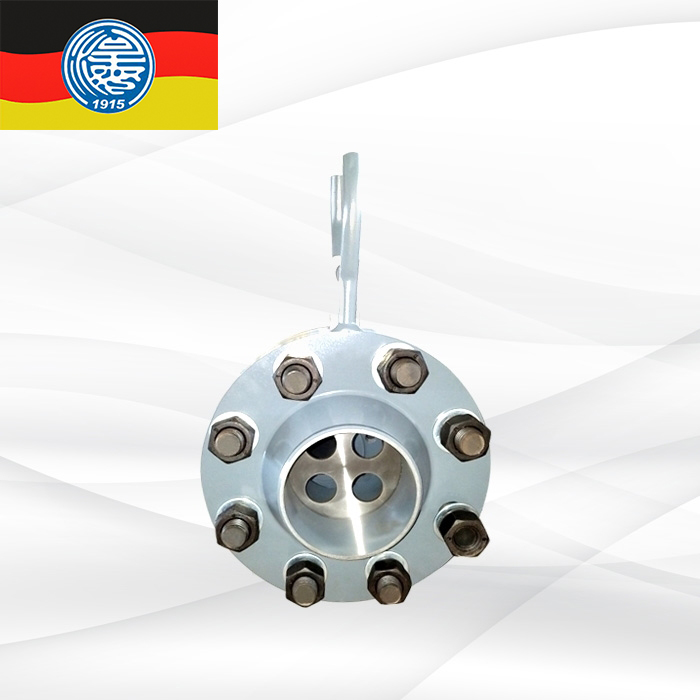

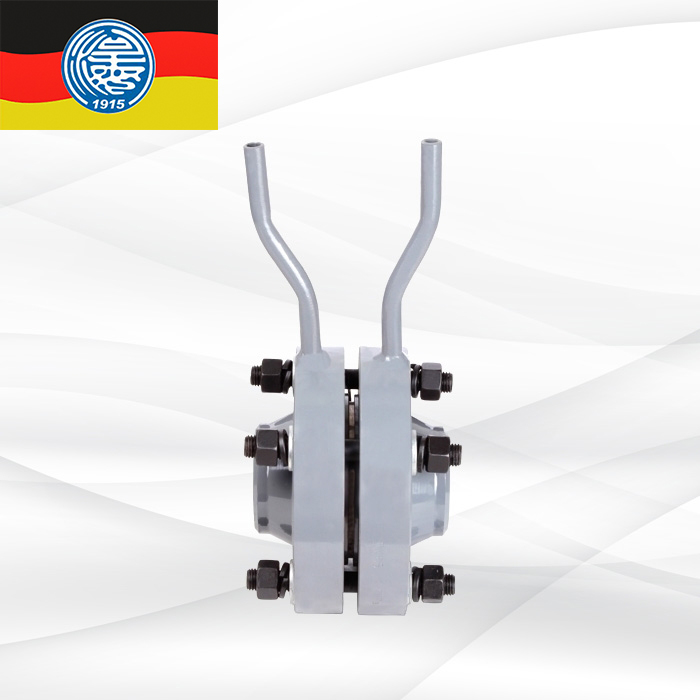

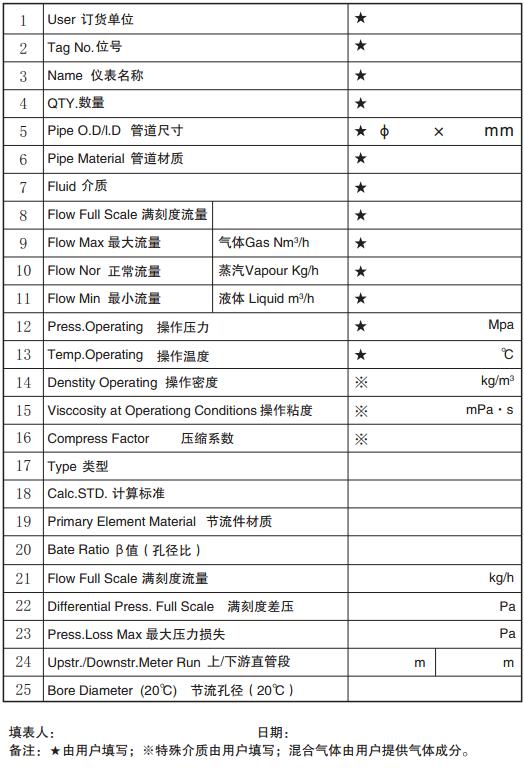

溫壓補償孔板流量計

采用新型傳感器，始動流量低、壓力損失小、抗振與抗脈動流

商品描述

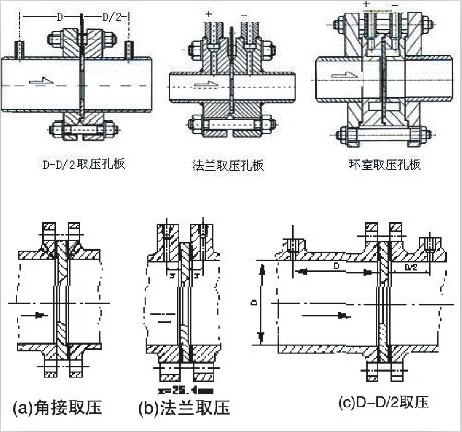

溫壓補償孔板流量計是一種采用環室取壓的孔板節流裝置，是測量流量的差壓發生裝置。配合各種差壓計或差壓變送器可測量管道中各種流體的流量。環室孔板流量計廣泛應用于石油、化工、冶金、電力、輕工等部門。

溫壓補償孔板流量計測量原理：

充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

一體化孔板流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償的新一代流量計，該環室孔板采用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

溫壓補償型孔板計量器

溫壓補償孔板流量計特點：

1、孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。

2、孔板計算采用國際標準與加工

3、孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。

5、標準型節流裝置無須實流校準，即可投用。

6、安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。

溫壓補償孔板流量計安裝：

(1)前后的直管段必須是直的，不得有肉眼可見的彎曲。

(2)安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。

(3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以

1) 直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標具體衡量方法：

(A)節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%

(B)在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其zui大偏差不得超過±2%

2) 節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。
