內藏孔板流量計

孔板流量計有哪些類型？
1、偏心孔板 取壓方式：角接取壓偏心孔板和圓缺孔板只適于安裝在水平或傾斜管道上，不能在垂直管道上使用。
2、內藏孔板 這一類孔板是將孔板與測量管做成一體，一般用于小管徑(DN≤50mm)，所以又稱小管徑孔板。
3、標準孔板 標準孔板是一類規格*多的標準節流裝置，廣泛應用于各種流體特別是氣體流量測量中，孔板的結構因壓力、通徑、取壓方式的不同而不同。
4、圓缺孔板 取壓方式：法蘭取壓

內藏孔板安裝方式



內藏孔板安裝注意事項：

1、可水平、垂直或傾斜安裝，應保證管內充滿液體；
2、節流裝置前，后直管段應是直的，無肉眼可見彎曲，同時應是“圓的"，內壁應潔凈，無凹坑與沉淀物；
3、直管段長度要求及節流裝置安裝應符合GB/T26224—93有關規定；
4、引壓管路安裝應符合標準規定的規范。


內藏孔板流量計的調試：
1、接上信號線、電源線
2、開啟進口、出口閥門，進出口閥門開度要一致
3、打開不銹鋼三閥組平衡閥，緩慢開啟孔板高低壓端的閥門，待流體通過流量計后關閉不銹鋼三閥組平衡閥即可。


內藏孔板流量計性能特點

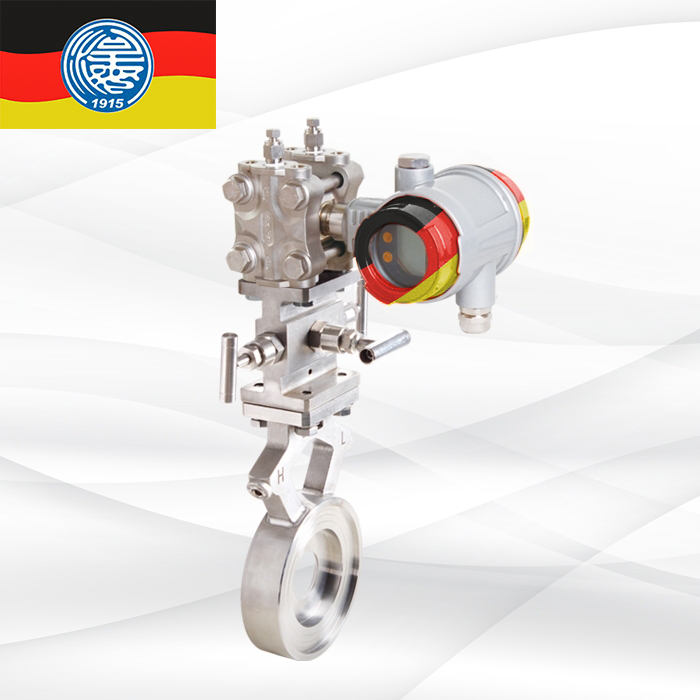

內藏式一體化設計，應用于監控測量場合

應用于管道尺寸小于1.5”,測量液體、氣體及蒸汽測量

通過自帶的前后直管段，精度及可重復性保證

高度一體化的取壓法蘭及內藏式孔板元件，方便直接安裝，更少泄漏點

通過使用一體化三閥組，可直接與Rosemount，EJA，ABB等品

牌的差壓流量計相連

溫度及壓力補償可選

材質嚴格保證，304SST,316SST, HC-276， Monel合金等材質可選

內藏式孔板由一個帶法蘭的孔板、上游和下游管道組成。孔板采用整體式設計，所有部件互相之間都能匹配，并且可以避免出現任何可能導致測量誤差的缺陷。

VT1195內藏式孔板技術規格

孔板開孔尺寸

根據客戶提供的過程參數進行差壓流量計算，確定孔板的開孔尺寸。通常Beta值在0.2-0.75之間。

計算時要綜合考慮差壓，壓力損失，雷諾數大小，差壓變送器量程等因素，以滿足客戶的測量要求。

測量介質:液體、氣體、蒸汽

管道尺寸

1/2-in. (15 mm)

3/4-in. (20 mm)

1-in. (25 mm)

1 1/2-in. (40 mm)

內藏孔板元件流量系數偏差度對照表

Beta值       流量系數不確定度

<0.1                 ±2.8%

0.1～0.2           ±1.75%

0.2～0.6           ±1.25%

0.6～0.8           ±1.9%

過程溫度上限：變送器直接安裝時, 過程溫度小于270 ℃；分體安裝時，過程溫度需小于454 ℃。

溫度測量-分體安裝RTD；100 Ohm鉑電阻，套管過程接口1/2-in, NPT, 材質304及316SS ，或其他特殊材質可選，防爆接線盒

孔板取壓形式：角接取壓

VT1195內藏孔板可選前后直管段，也可以根據具體要求只選螺紋或者焊接式連接的取壓法蘭，不選直管段；

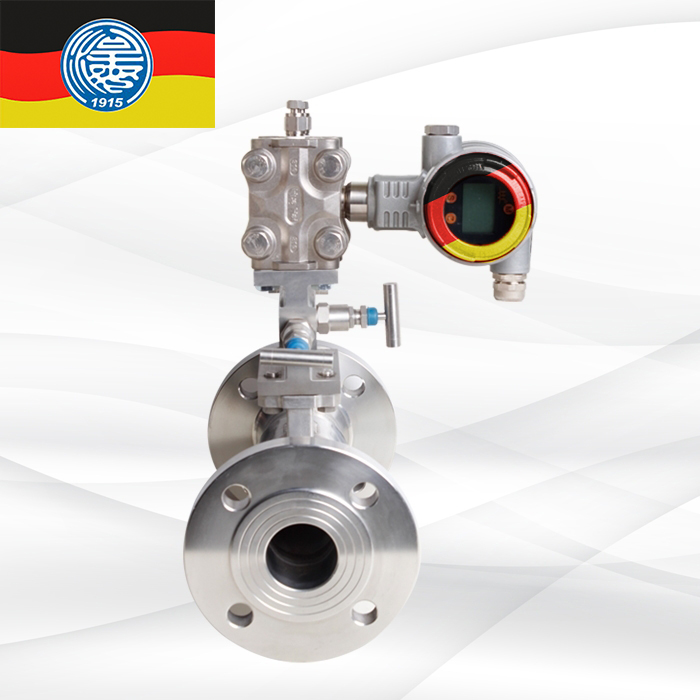

VT1195內藏孔板與管道連接形式-帶前后直管段

美標法蘭連接：內藏孔板前后直管段連接法蘭規格為：

ASME B16.5 (ANSI)

Class 150 RF WN

Class 300 RF WN

Class 600 RF WN

VT1195內藏式孔板一次元件與多變量質量流量變送器相配(帶溫度及壓力補償)

精度達到±1.2％的質量流量精度（配Rosemount3051SMV多變量流量變送器時）

可以同時測量差壓，管道靜壓及過程溫度

下游直管段配溫度套管及Pt100熱電阻

動態計算補償后質量流量

質量流量變送器一體化安裝或者分體式安裝
