公稱通徑

（特殊規格可定制）

管道式四氟襯里：DN10～DN600

管道式橡膠襯里：DN40～DN2200

流動方向

正，反，凈流量

量程比

150：1

重復性誤差

測量值的±0.1%

精度等級

管道式：0.5級，1.0級

被測介質溫度

普通橡膠襯里：－20～＋60℃

高溫橡膠襯里：－20～＋90℃

聚四氟乙稀襯里：－30～＋100℃

高溫型四氟襯里：－20～＋180℃

額定工作壓力
（高壓可定制）

DN10－DN150：≤1.6MPa

DN200－DN350：≤1.0MPa

DN400－DN1000：≤0.6MPa

DN450－DN2200：≤0.25MPa

流速范圍

0.1－15m/s

電導率范圍

被測流體電導率≥5μs/cm

信號輸出

4～20mA（負載電阻0～750Ω），脈沖/頻率，控制電平

通訊輸出

RS485,MODBUS協議，HART協議

供電電源

AC220V或DC24V

要求直管段長度

上游≥5DN，下游≥2DN

連接方式

流量計與配管之間均采用法蘭連接,符合國標GB/T9115.1-2000

防爆等級

ExdeiallBT4-T6

防護等級

IP65，特殊訂制zui高可達IP68

環境溫度

－25～＋60℃

相對溫度

5%～95%

消耗總功率

小于20W

型 號

代碼

說 明

WFLDE-

泵站流量計

通徑

□□□

10-2200mm

結構形式

S

一體型

L

分體型

電極材料

M

不銹鋼

T

Ti（鈦）

D

Ta（鉭）

H

哈氏合金

P

Pt鉑

N

Ni鎳

輸出方式

0

無輸出

1

4-20mA/1-5KHz

2

4-20mA

襯里材料

X

橡膠

F

聚四氟乙烯

P

聚乙烯

J

聚氨酯橡膠

就地顯示

0

無就地顯示

1

就地顯示

通訊方式

0

無通訊

1

RS485

2

RS232

3

Modbus

4

Hart

接地環

0

無接地環

1

有接地環

2

有接地電極

上限流量

（n）

上限流量（量程）m3/h

口徑mm

流量范圍m3/h

口徑mm

流量范圍m3/h

φ15

0.06~6.36

φ450

57.23～5722.65

φ20

0.11～11.3

φ500

70.65～7065.00

φ25

0.18～17.66

φ600

101.74～10173.6

φ40

0.45～45.22

φ700

138.47～13847.4

φ50

0.71～70.65

φ800

180.86～18086.4

φ65

1.19～119.4

φ900

228.91～22890.6

φ80

1.81～180.86

φ1000

406.94～40694.4

φ100

2.83～282.60

φ1200

553.90～55389.6

φ150

6.36～635.85

φ1600

723.46～72345.6

φ200

11.3～1130.4

φ1800

915.62～91562.4

φ250

17.66～176.25.

φ2000

1130.4～113040.00

φ300

25.43～2543.40

φ2200

1367.78～136778.4

φ350

34.62～3461.85

φ2400

1627.78～162777.6

φ400

45.22～4521.6

φ2600

1910.38～191037.6

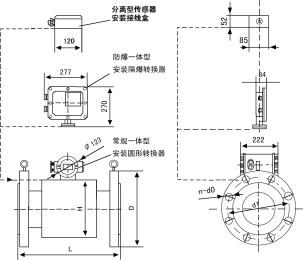

DN15～DN150一體型和傳感外形圖

外形尺寸和重量

泵站流量計種類法蘭尺寸(標準:GB/T9119)
