一、電磁流量計在管路上的安裝在加工工藝管路上挑選控制器的安裝地址時,應留意：

(1)控制器內流體力學的流動性方位務必與控制器上流動性方位一致;

(2)控制器應選擇管中流體力學脈動飲料較小的部位做為測點.一般狀況下,離泵、閘閥等很遠的地區,儀表盤標示較為穩定,起伏較少;

(3)務必確保控制器精確測量管中在全部時間自始至終填滿被測流體力學,控制器不可以在不滿意管和有將會出現空管狀況下工作中;

(4)針對聚四氟乙烯內襯的控制器,應防止安裝在空氣壓力管路和有將會造成一瞬間空氣壓力的地區;

(5)精確測量雙相流體力學時,應挑選不容易造成相分離的地區;

(6)要防止非常容易造成液體導電率不勻稱的場地,如加上液的導電率與基液不一樣,加液點最好是建在控制器中下游.

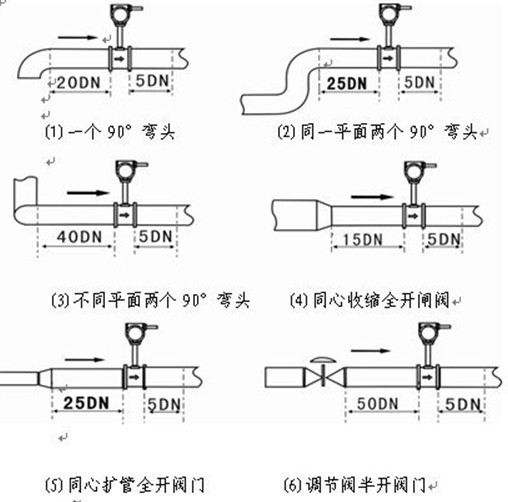

二、接管段距離要求

依據經典基礎理論,控制器精確測量管中水流量遍布為軸對稱圖形時,電磁流量計的精確測量精確度不會受到水流量遍布的危害.

加工工藝管路中的彎頭、閘閥等都是造成流動性崎變、二次流或渦旋,毀壞了原來充足發展趨勢的水流量遍布情況.要讓流體力學修復其軸對稱圖形的水流量遍布,必須非常長短接管段,或在空氣流量計前按置流動性調整器.

口徑控制器和一些中規格控制器從電級管理中心到精確測量管進口端間距(L)已等于好幾倍直徑(D)長的接管段,那樣即便控制器進口端前的流體力學流動性是是非非軸對稱圖形流,精確測量也不會受哪些危害.可是,伴隨著儀表盤規格的擴大及控制器構造的改善,L/D值越來越小,控制器精確測量管自身構成的接管段已不能使非軸對稱圖形流“對稱性化".因此,電磁空氣流量計有上下游置接管段的要求.

各規范或計量檢定技術規范所明確提出的上中下游接管長短亦不一致,歸納如表6－1.絕大多數均比一般儀表盤生產廠明確提出的要求高,它是以便確保做到0.5級精度級別儀表盤的要求.

接管段距離要求擾流件名字規范或計量檢定技術規范號GB/T18660GB/T18659JISB7554ZBN12007JJG198上下游彎頭、T形管、開全截止閥、漸擴管10D或生產廠要求10D6D6D10D漸縮管可看作接管別的各種各樣閥10D中下游各種未提要求6D未提要求3D3D國家行業標準GB/T18660是應用電磁流量計的規范,該規范覺得對一切種類流動性振蕩最少需有10D的接管,精密度才可以確保不超過1％.GB/T18659和JJG198是為鑒定電磁流量計特性明確提出的文檔.JISB7554是日本工業規格型號電磁流量計規范.表6－1列出JJG198的接管段距離是為精密度0.5級及之上的儀表盤而設置的
