一、電磁流量計安裝常見問題：

電磁流量計的安裝方位沒有非常嚴苛的要求，一般水準，豎直或是歪斜均可，不受到限制。但務必提示的是，以便確保管路內是填滿被測物質，也就是“滿管”情況，提議最好豎直安裝，流入由上而下，尤其是針對固液二相的流體力學，務必豎直安裝。若當場只容許水準安裝，則務必確保兩電級在同一平面，電級的中心線務必近似于水平方向，由于處在底端的電級非常容易被堆積物遮蓋，頂端電級易被液體中有時候存有的汽泡擦過，遮擋住電級表層，使輸出的數據信號有起伏。下邊例舉電磁流量計在安裝層面必須留意的事宜：

1、流量計的上下游最少要有6DN的接管段，中下游最少要有最少三dN的接管段，以便便捷安裝和拆裝，可在流量計原廠時改裝管路伸縮器；

2、流體力學的流動性方位和流量計罩殼上的箭頭符號標明方位一致；

3、管路內若有空氣壓力，會毀壞流量計的內部內襯原材料，必須需注意，避免造成空氣壓力。比如液體溫度高過室內溫度，關掉控制器上中下游截止閥門停止運行后，流體力學制冷收攏會產生空氣壓力，應在控制器周邊配有空氣壓力避免閥；

4、流量計應盡量杜絕泵，閘閥等機器設備，防止其對精確測量的影響；

5、流量計應盡量杜絕頻射，磁場，強振動等干擾信號；

6、若精確測量管路有振動，在流量計的兩側需有固定不動的橡膠支座；

7、精確測量混和相流體力學時，挑選不容易造成相分離的場地；精確測量組份液體時，防止裝在混和并未勻稱的中下游；精確測量化學變化管路時，得裝在反映充足進行段的中下游；另外精確測量混和相流體力學時，混和點與流量計中間的間距至少要有30DN的接管段；

8、為便捷將來流量計的清理和維護保養(yǎng)，應安裝旁通閥管路，并確保流量計前6DN后三dN的接管段；

9、安裝電磁流量計時，應留意勻稱扭緊2個法蘭盤，不然非常容易壓爛內襯原材料，最好用力矩扳手；

10、控制器務必獨立接地裝置，一般狀況下接地線電阻應在100歐下列，針對防爆設備和防雷擊要求的安裝狀況，接地線電阻應低于10歐。正常情況下，分離式流量計的接地裝置應在控制器一側，轉化器接地裝置應在同一接地址；

11、分離式電磁流量計轉化器一般安裝在控制器周邊或是高低壓配電室，必須留意的是，控制器與轉化器聯接是，以便防止電磁干擾，通信電纜務必獨立穿在保護接地金屬軟管內，不可以把數據信號和開關電源電纜線混穿在同一金屬軟管內。

二、電磁流量計安裝案例圖及要求：

1、水準和豎直流入時，電磁流量計應安裝在水準管路較低處和豎直往上處，防止安裝在管路的最高處和豎直往下處；


2、傾斜流向時，電磁流量計應安裝在管道上升處；

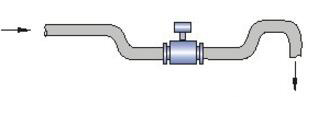

3、在開口排放管道時，電磁流量計應安裝在管道的較低處；

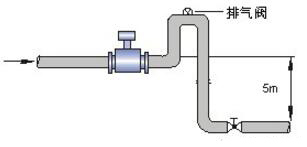

4、若管道落差超過5m時，在電磁流量計的下游應安裝排氣閥；

5、管道上的控制閥和切斷閥應安裝在電磁流量計的下游，而不應安裝在傳感器上游；

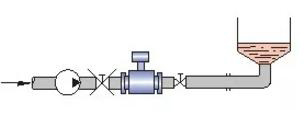

6、電磁流量計絕對不能安裝在泵的進口處，應安裝在泵的出口處；

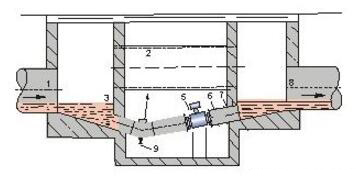

7、在測量井內安裝電磁流量計的方式；

圖備注：1.入口2.溢流管3.入口柵4.清洗孔5.流量計6.短管7.出口8.排放閥

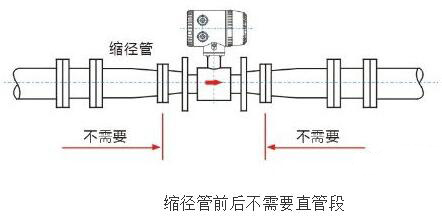

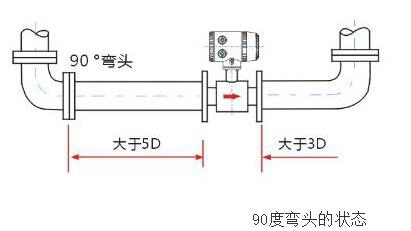

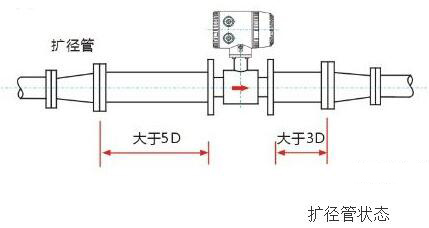

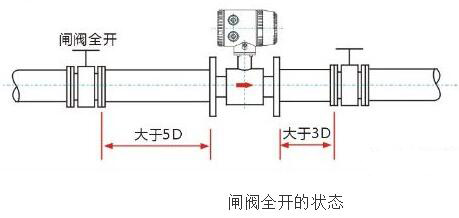

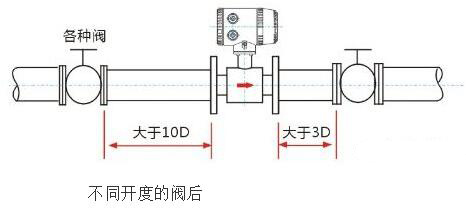

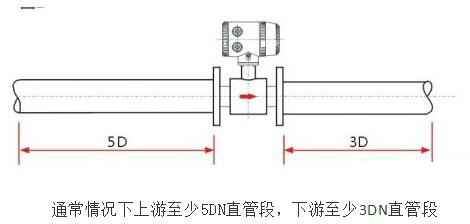

三、電磁流量計安裝直管段要求示意圖：
