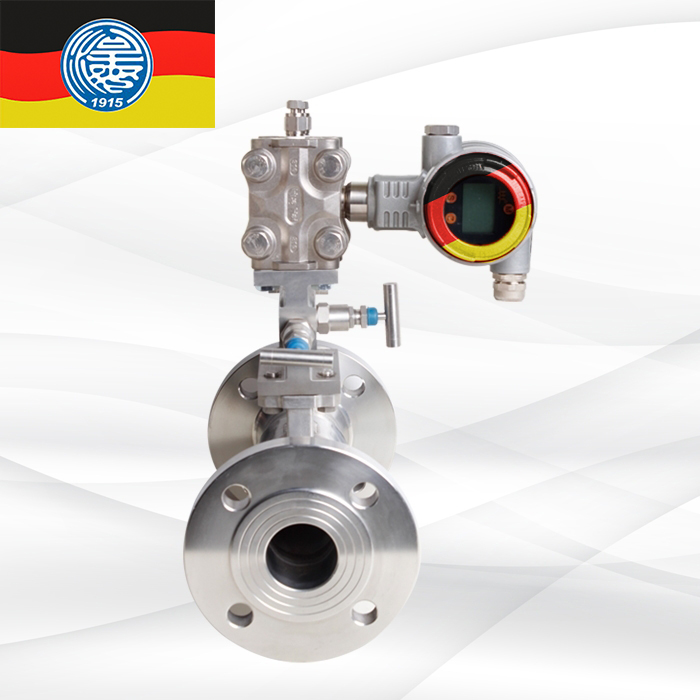

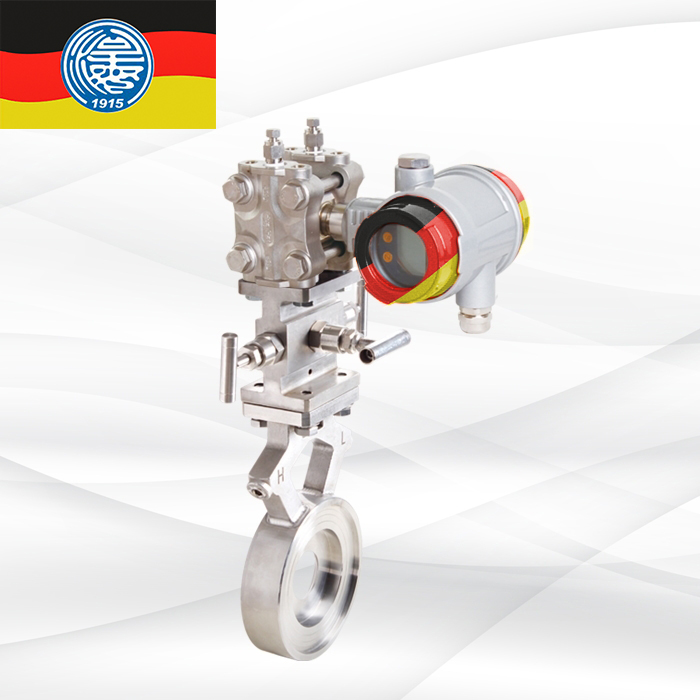

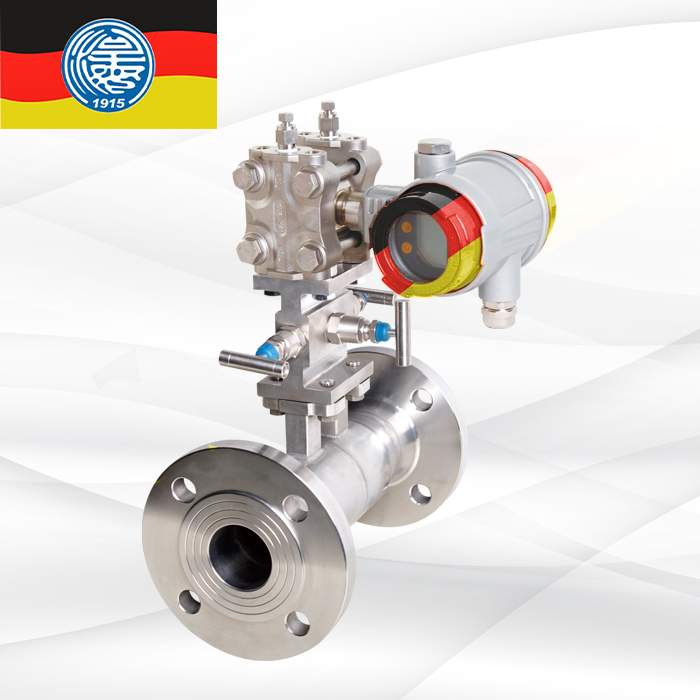

環室孔板流量計

環室孔板流量計工作原理：

　充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。

　在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間

的關系而求得流量。其基本公式如下：


c－流出系數　　無量綱　

d－工作條件下節流件的節流孔或喉部直徑

D－工作條件下上游管道內徑

qm－質量流量　Kg/s

qv－體積流量　m³/s

ß－直徑比d/D 無量綱

流體的密度Kg/m³

可膨脹性系數　　無量綱

環室孔板流量計技術參數：

1. 公稱直徑： 15 mm ≤DN≤2000mm

2. 公稱壓力：PN≤25MPa

3. 工作溫度：－50℃≤t≤850℃

4. 量程比：1:5， 1:10

5. 精度：0.5級，1.0級

環室孔板流量計分類及結構簡圖：

1、分類

①按法蘭夾裝方式分類

1、焊接式　　 2、法蘭夾裝式

②按取壓方式分類

1、角接鉆孔取壓； 2、角接環室取壓 3、法蘭取壓； 4、徑距取壓；

2、結構及簡圖

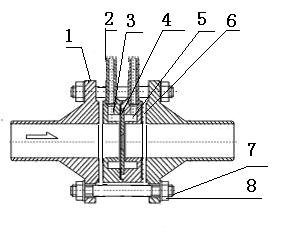

① 圖 1標準環室孔板節流裝置結構圖

1、法蘭 2、導壓管 3、前環室 4、節流件 5、后環室 6、密封墊片 7、螺栓 8、螺母

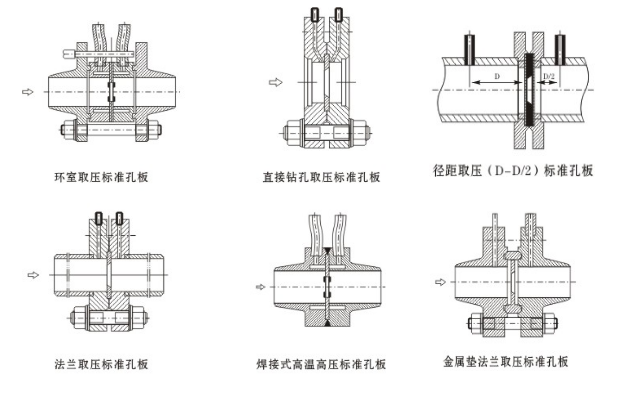

環室孔板流量計結構及簡圖：

環室孔板流量計選型：

型號	型譜說明
RL	企標
	LG	流量節流裝置
		代號	取壓方式
		H	角接環室取壓
		Z	角接鉆孔取壓
		F	法蘭取壓
		J	徑距取壓
			代號	節流裝置說明
			K	標準孔板
				代號	公稱壓力
				-0.6	0.6
				-1	1
				-1.6	1.6
				-2.5	2.5
					代號	公稱口徑
					DN10	DN10~DN50(螺紋、法蘭）
					DN50	DN50~DN800(法蘭）
						代號	法蘭材質
						C	碳鋼
						P	不銹鋼
						H	合金鋼
							代號	介質
							1	液體
							2	氣體
							3	蒸汽
								代號	附件
								N	不含附件
								F	配三閥組等
								I	配含F(xiàn)及變送器(附件根據介質、要求選配)
								DC	配含F(xiàn)及多參量變送器
								O	用戶指定配置附件
